概述

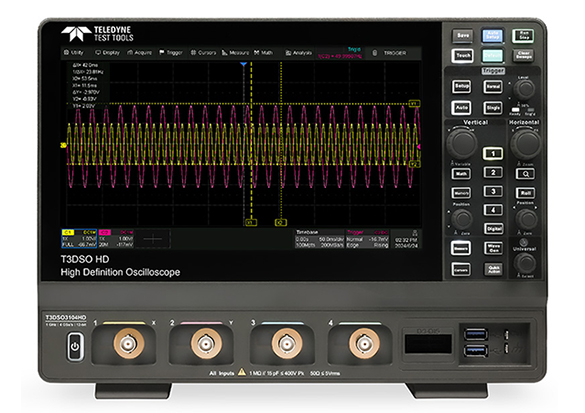

T3DSO3000HD 系列采用最新技術，在正常模式下最形捕獲速率高達 200,000 wfm/s，在序列模式下最形捕獲速率高達 890,000 wfm/s，具有 256 級強度分級顯示功能以及色溫顯示模式。它還采用了具有高靈敏度和低抖動的創新數字觸發系統。觸發系統支持多種強大的觸發模式，包括串行總線觸發。歷史波形記錄、搜索和導航功能、序列模式、模板測試、波特圖和功耗分析等工具是標準配置，允許捕獲、存儲和分析擴展的波形記錄。T3DSO3000HD 還具有一系列令人印象深刻的測量和數學功能、50 MHz 任意波形發生器選項以及串行解碼。
10.1 英寸大顯示屏電容式觸摸屏支持多點觸控手勢，加上用戶友好的 UI 設計，可以大大提高作效率。它還支持鼠標控制和 LAN 上的遠程 Web 控制。

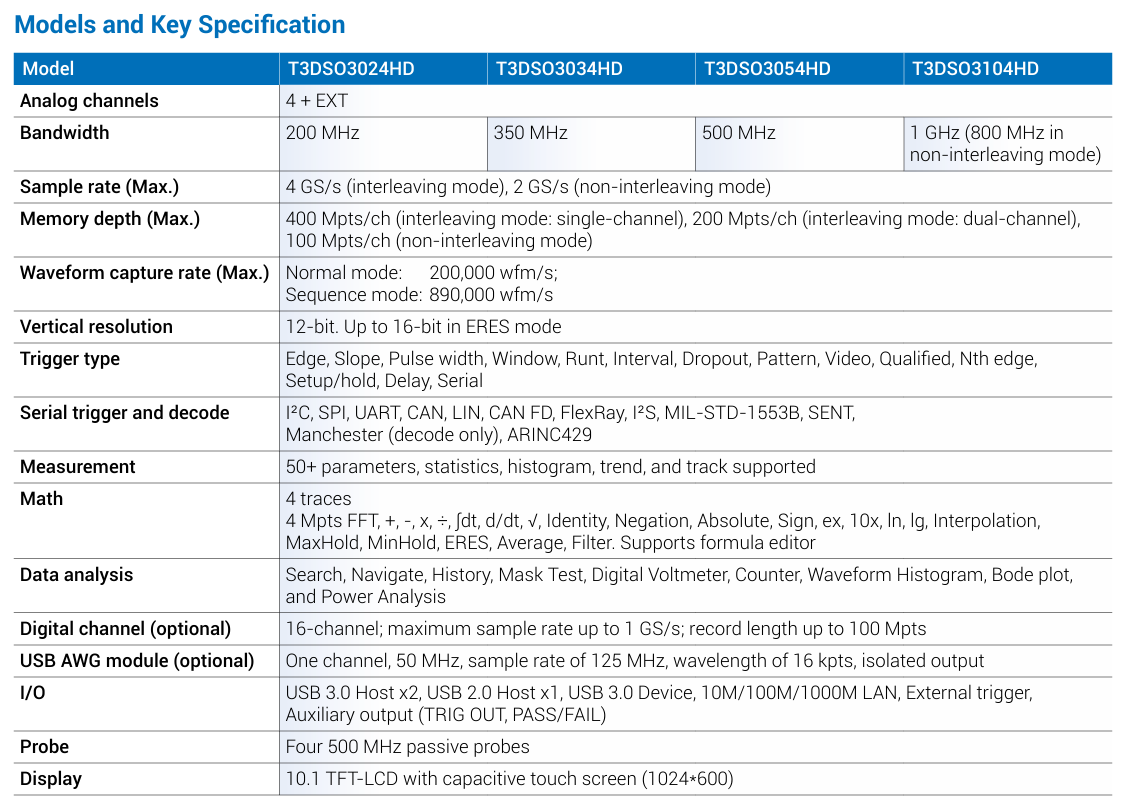

主要特點
12 位模數轉換器，采樣率高達 4 GS/s
前端具有 125 μVrms 本底噪聲 @ 1 GHz 帶寬和 0.5% DC 增益精度
4 個模擬通道，帶寬高達 1 GHz
波形捕獲速率高達 200,000 wfm/s（正常模式）和 890,000 wfm/s（序列模式）
支持 256 級強度分級和色溫顯示模式
高達 400 Mpts/ch 的記錄長度
串行總線觸發和解碼器，支持協議 I2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MILSTD-1553B、SENT、Manchester 和 ARINC429 作為標準。
標配功率分析、波特圖和序列模式功能。
MSO – 16 個數字通道（可選）
歷史波形記錄 （History） 功能，最大記錄波形長度為 80,000 幀
自動測量 50+ 參數，支持直方圖、軌跡、趨勢、門控測量以及數學、歷史和參考測量的統計數據
4 個數學軌跡（4 Mpts FFT、加法、減法、乘法、除法、積分、微分、平方根等），支持公式編輯器
基于硬件的高速平均值 （ERES）;基于硬件的高速模板測試功能，使用模板編輯器工具創建用戶定義的模板
內置 50 MHz 波形發生器軟件。需要可選的 T3DSO-FGMOD 硬件才能激活。
接口包括：2 個 USB 3.0 主機、1 個 USB 2.0 主機、USB 3.0 設備 （USBTMC）、1000M LAN （VXI-11/ Telnet/插座/LXI）、外部觸發輸入、輔助輸出（通過/失敗、觸發輸出）
內置 Web 服務器支持使用 Web 瀏覽器通過 LAN 端口進行遠程控制。支持 SCPI 遠程控制命令。支持外接鼠標和鍵盤
