如何使用示波器進行電能質量分析

示波器是分析電能質量的重要工具，尤其在捕捉瞬態、暫態等復雜電能質量問題時具有獨特優勢。它能將電壓、電流等電信號轉換為可視化波形，幫助工程師直觀觀察電能參數的變化，從而診斷各類電能質量問題。

一、示波器分析電能質量的原理

示波器通過連接電壓探頭（測量電壓信號）和電流鉗（測量電流信號），實時采集電網中的電壓、電流波形，并在屏幕上以時間為橫軸、幅值為縱軸顯示。基于這些波形，可進一步計算出有效值、頻率、諧波、功率等關鍵參數，從而判斷電能質量是否達標。

核心優勢：高采樣率（可達GS/s級）和寬帶寬，能捕捉納秒級的瞬態信號（如尖峰、浪涌），這是普通電能質量分析儀難以實現的。

二、可檢測的主要電能質量問題

利用示波器的波形分析功能，可識別以下常見問題：

1.瞬態現象

尖峰脈沖：持續時間極短（納秒至微秒級）的高幅值電壓/電流突變，可能由開關操作、雷擊等引起。示波器能清晰顯示其幅值和持續時間。

浪涌：持續時間較長（微秒至毫秒級）的電壓/電流波動，常見于大型設備啟動時。

2.穩態偏差

電壓/電流有效值偏差：通過示波器的測量功能，可直接讀取電壓/電流的有效值，判斷是否超出標準范圍（如我國標準電壓為220V±10%）。

頻率偏差：電網頻率應穩定在50Hz±0.2Hz，示波器可通過波形周期計算頻率，監測是否存在偏差。

3.諧波污染

諧波是電網中頻率為基波（50Hz）整數倍的信號，由非線性負載（如變頻器、整流器）產生。

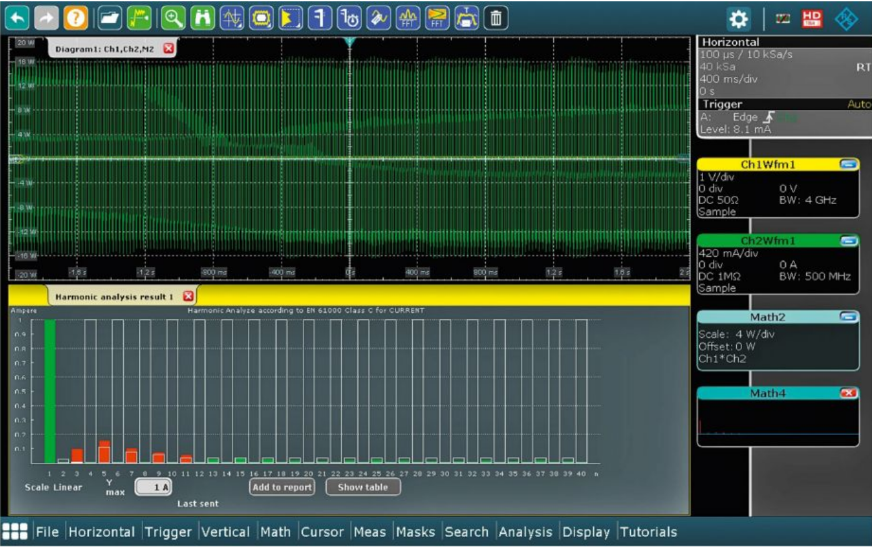

示波器通過傅里葉變換（FFT）功能，可將時域波形轉換為頻域頻譜，直觀顯示各次諧波的幅值和相位，計算總諧波畸變率（THD），評估諧波污染程度。

4.電壓波動與閃變

電壓波動是指電壓幅值在短時間內的周期性變化，可能導致燈光閃爍（閃變）。

示波器可通過長時間記錄電壓波形，分析波動的頻率、幅值變化規律，結合人眼對閃變的敏感度曲線，評估閃變等級。

5.三相不平衡

對于三相電網，示波器可同時接入A、B、C三相電壓/電流信號，通過波形對比，觀察各相的幅值、相位差異，計算不平衡度（負序、零序分量），判斷是否存在三相負載不平衡問題。

三、示波器分析電能質量的操作流程

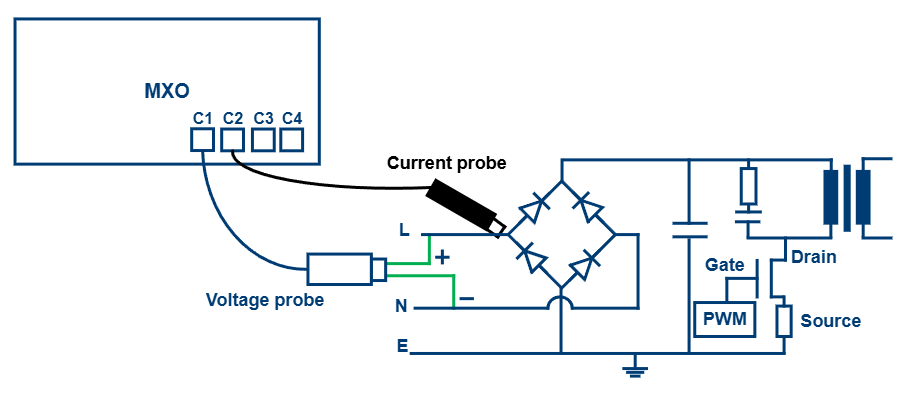

設備連接：

電壓探頭：并聯接入被測電路（如火線與零線之間），注意選擇合適的量程（避免過載）。

電流鉗：串聯在被測電路中（或夾住單根導線），用于測量電流信號。

若分析三相系統，需同時連接三相電壓和電流探頭。

參數設置：

時基：根據信號周期調整，如觀察50Hz基波時，時基可設為10ms/div（1個周期為20ms）。

垂直增益：確保波形在屏幕上顯示完整，幅值適中（避免超出屏幕范圍或過小）。

觸發方式：選擇“邊沿觸發”，確保波形穩定顯示，便于觀察和記錄。

數據采集與分析：

實時觀察：初步判斷是否存在明顯的瞬態信號（如尖峰、浪涌）或波形畸變。

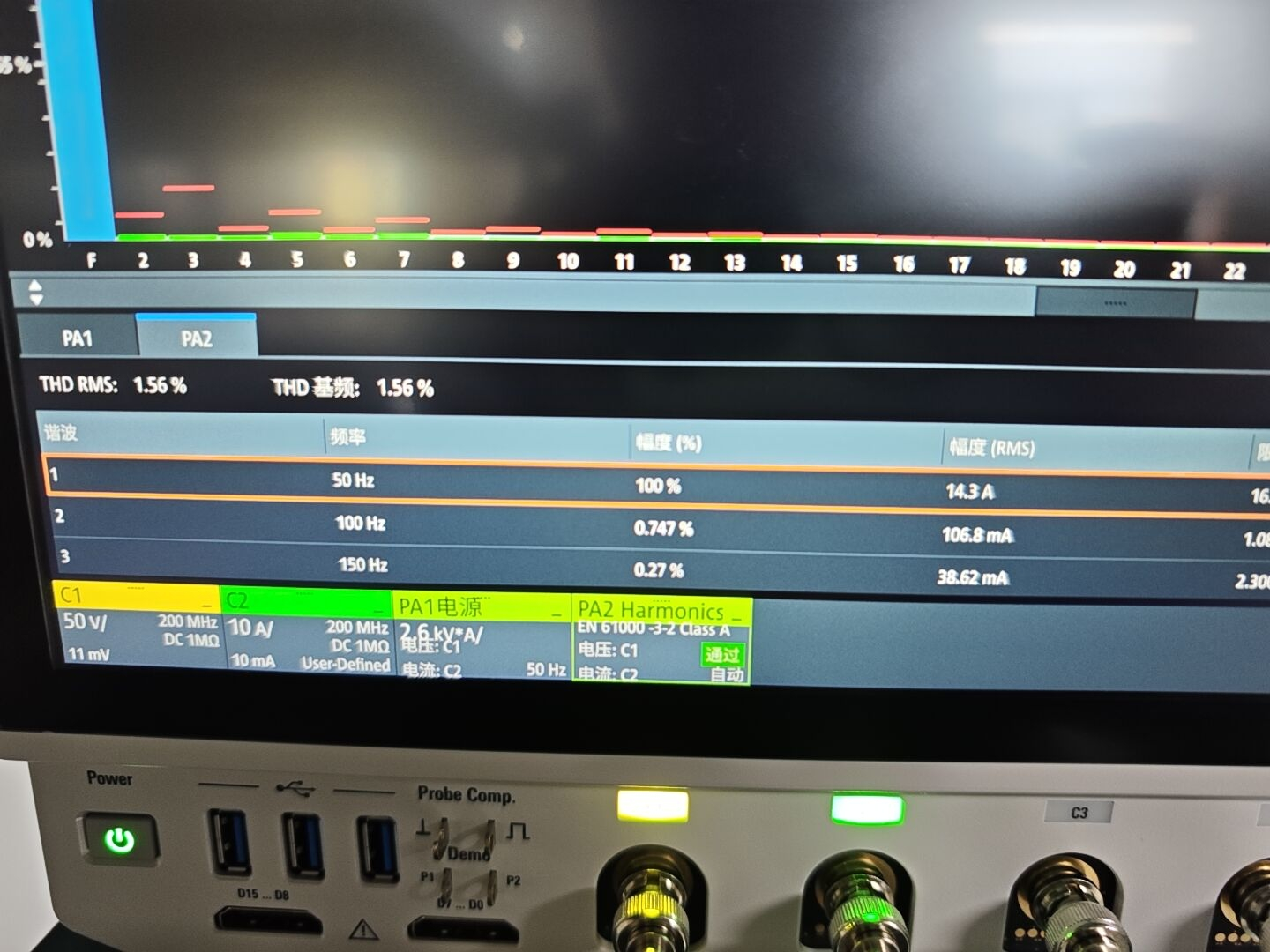

FFT分析：開啟FFT功能，設置分析頻率范圍（如0-1kHz），觀察諧波頻譜，記錄各次諧波的幅值和THD。

數據記錄：對于瞬態信號，可開啟“單次觸發”或“存儲功能”，捕捉偶發的尖峰、浪涌等信號；對于穩態問題，可長時間記錄波形（需配合示波器的存儲深度），用于后續分析。

結果評估：

將測量數據（如有效值、頻率、THD、波動幅度等）與國家標準（如GB/T12325《電能質量供電電壓偏差》、GB/T14549《電能質量公用電網諧波》）對比，判斷電能質量是否合格。

四、注意事項

探頭選擇：

電壓探頭需具備足夠的耐壓值（如測量220V電壓時，選擇耐壓≥600V的探頭）。

電流鉗的量程應覆蓋被測電流范圍，且帶寬需滿足諧波分析需求（如分析30次諧波時，帶寬需≥1.5kHz）。

安全操作：

高壓電路測量時，需使用絕緣手套、絕緣墊等防護設備，避免觸電。

探頭接地需可靠，防止干擾信號影響測量精度。

干擾抑制：

電網中可能存在電磁干擾，可通過屏蔽線、差分探頭（減少共模干擾）或濾波功能降低干擾影響。

數據解讀：

瞬態信號可能偶發，需多次測量或長時間記錄才能捕捉；穩態問題則需統計一段時間內的平均值（如10分鐘內的電壓有效值波動）。

五、測試方案

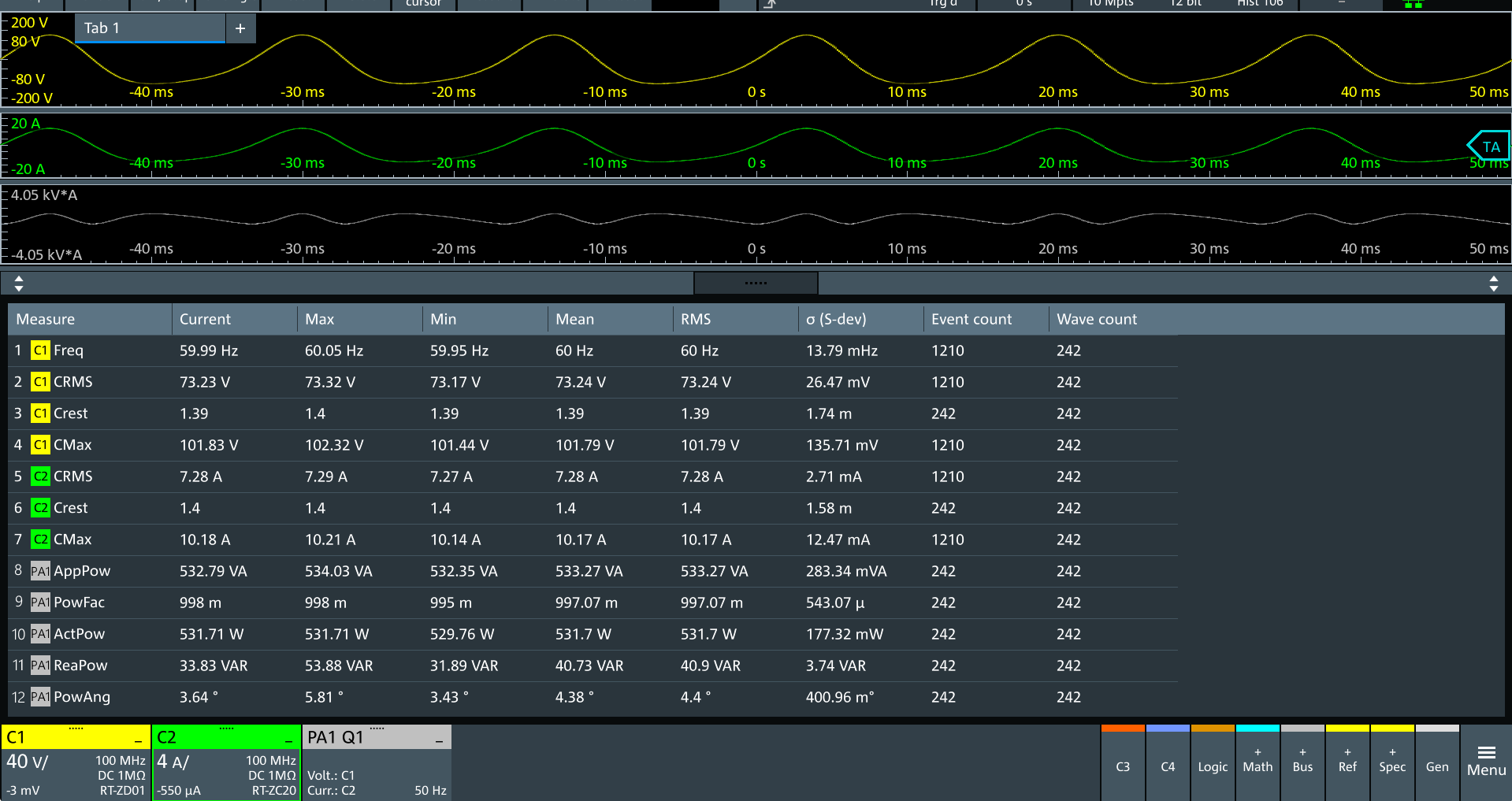

羅德與施瓦茨的MXO5示波器和電源分析軟件選件提供分析功率電子設備的必要測量功能，包括浪涌電流、輸出頻譜和安全工作區功能。測量向導包含詳細說明，指導用戶完成測試設置。示波器可自動配置并快速提供結果。測量功能：

?電流諧波

?輸入（電能質量）

?輸出（紋波）

?電源通路（效率）

只需按下按鈕，即可將分析結果添加到測試報告。該報告中記錄了當前設置和配置。

多通道測量

八通道示波器非常便于測量功率電子設計。考慮到功率設備可以分成多級結構（例如輸入濾波器、整流器、直流鏈路、直流-直流開關電源和逆變器），需要測量多個信號來驗證整體設計性能。例如，分析轉換器的啟動過程時需要驗證電源時序是否符合預期，并確定不同級之間是否存在時序問題。對于包含三相信號的應用，非常適合使用諸如MXO5的八通道示波器。只需使用一臺示波器，即可測量三相系統中的多個信號。

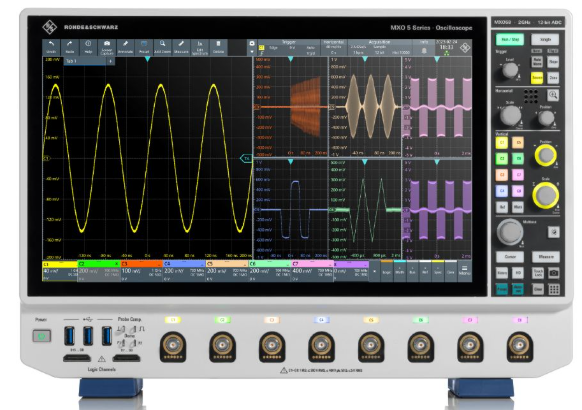

MXO58

電源分析選件
